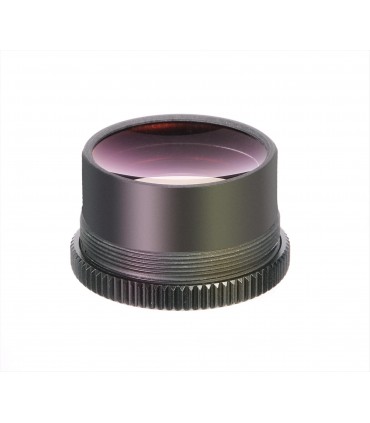

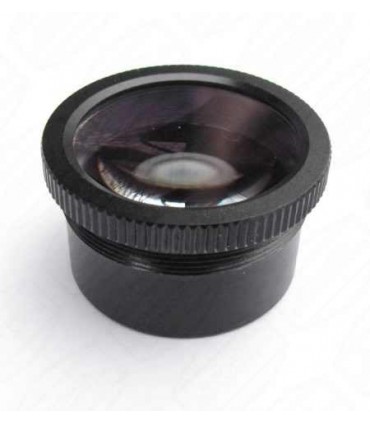

Lentila Barlow Q 2.25X - Baader Planetarium

Această lentilă Barlow de înaltă calitate cu factor de mărire 2,25x este fabricat din sticle exotice și oferă un factor de extensie rar de 2,25x. Deci nu există distanțe focale duplicate atunci când este utilizată cu ocularele setului Q-Turret și puteți obține o mărire mai mare decât cu lentilele barlow standard 2x dacă faceți fotografie planetară cu o cameră web sau video și puteți folosi mai bine rezoluția camerei.

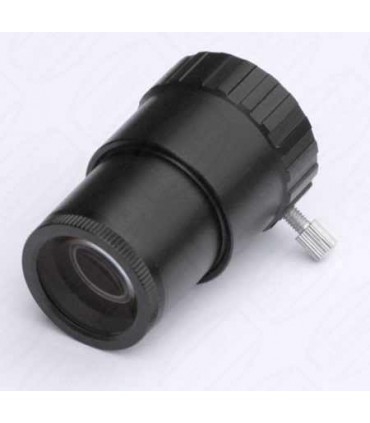

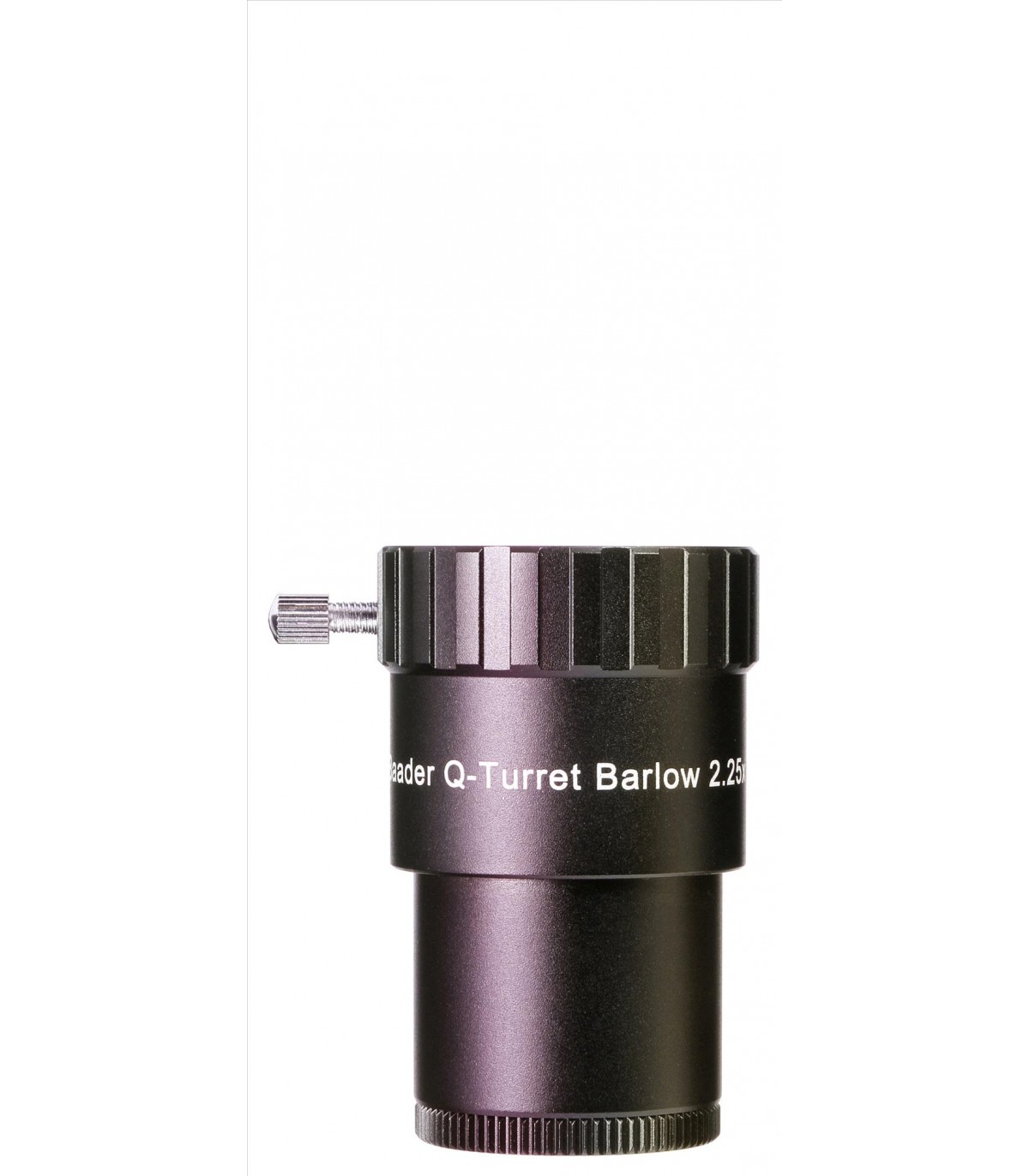

Lentila Barlow poate fi înșurubată în turela Q sau combinată prin intermediul adaptorului special inclus cu toate ocularele de 1,25". În acest caz acționează ca un Barlow de 2,25x. Cu turela Q și ocularele ortoscopice clasice, acest lucru are ca rezultat următoarele distanțe focale: 2,7 mm, 4,5 mm, 8 mm și 14 mm

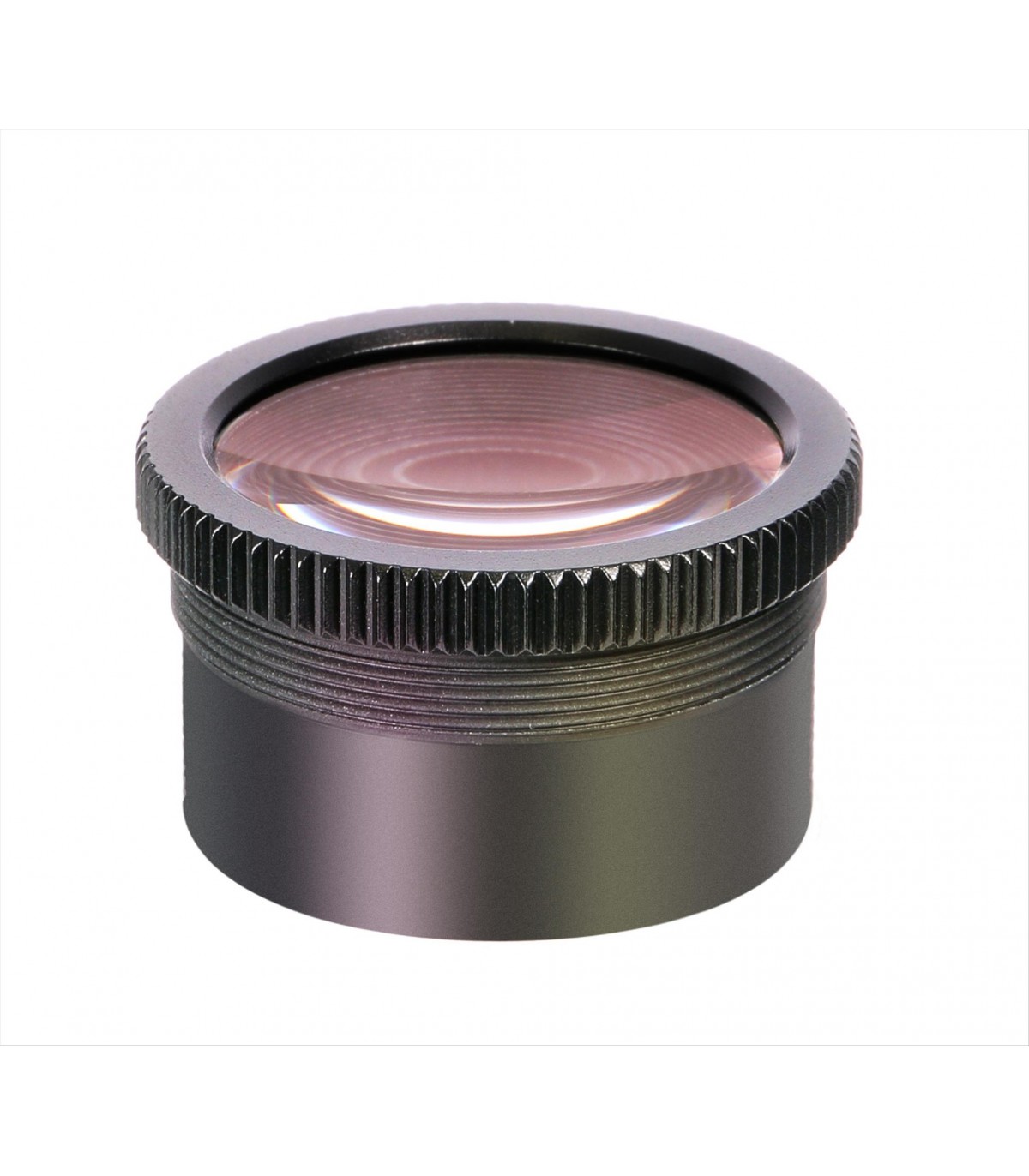

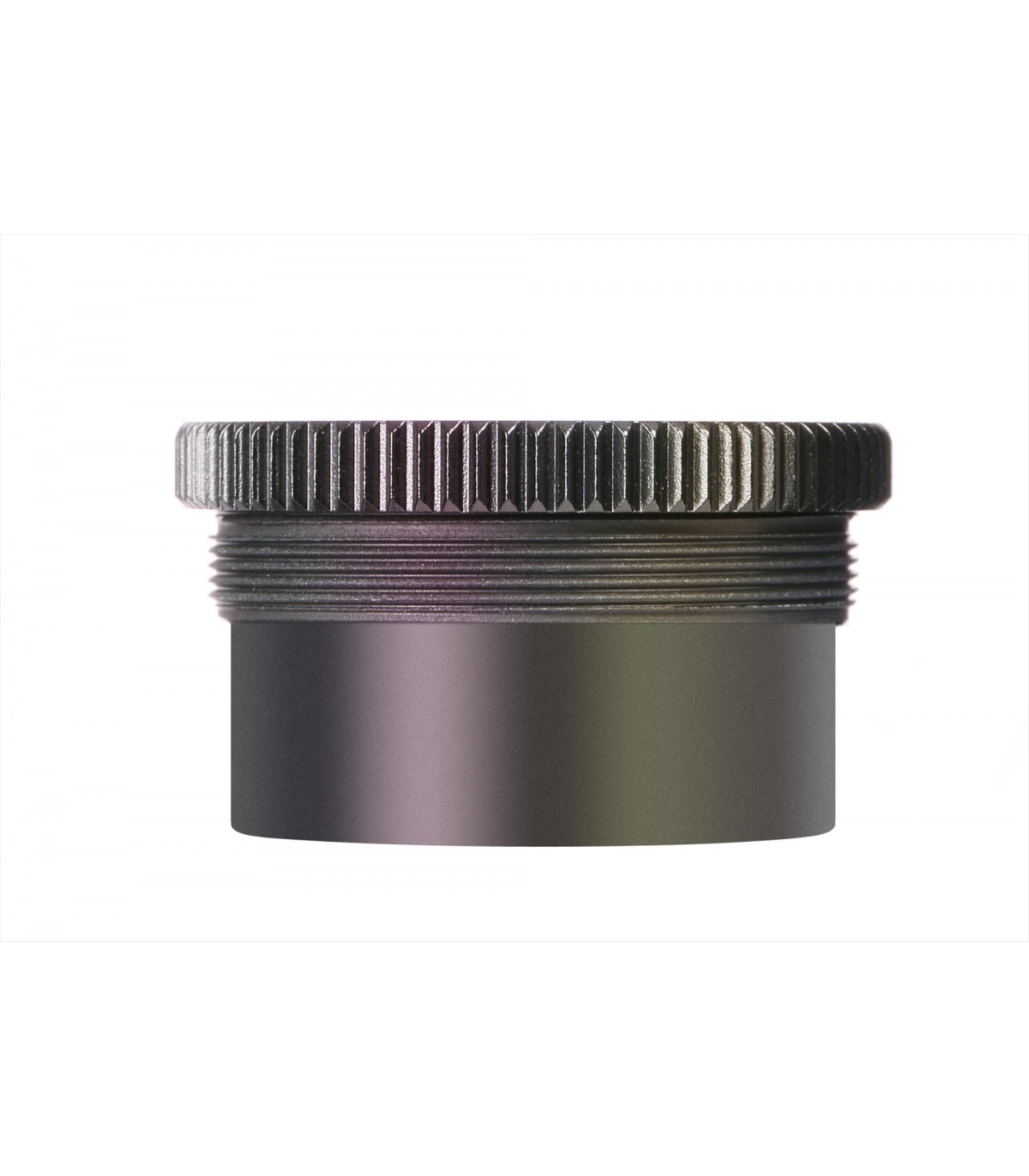

Alternativ, poate fi înșurubată direct în orice ocular și crește distanța focală a telescopului cu un factor de 1,3. Elementul Barlow are un filet tată M28,5 (corespunzător filetului filtrului ocularelor de 1,25"), carcasa are un filet mamă M28.5. Factorul de 1,3x este obținut atunci când lentila barlow Q este complet înșurubat în manșonul push-in de 24 mm lungime al unui ocular a cărui diafragmă de câmp se află la 2 mm în interiorul manșonului push-in. Acest lucru corespunde designului ocularelor noastre Classic Plössl/Ortho. Cu alte modele de oculare factorul de mărire poate varia ușor.

Atenție: Când este înșurubat complet, elementul Barlow iese 13 mm în afara manșonului de 1,25". Pe ocularele în care adaptorul 1,25” nu permite înșurubarea lentilei barlow Q, aceasta poate fi utilizată numai cu adaptorul de 1,25" cu factor 2,25x. Dacă este necesar, îl puteți folosi pe aceste oculare cu un tub extensie de 18,5 mm lungime de 1,25" cu filet de filtrare de 11/4" pe ambele părți: Tub de extensie de 11/4" – cu filet de filtrare de 11/4" (#1905130)

Utilizare cu o cameră planetară

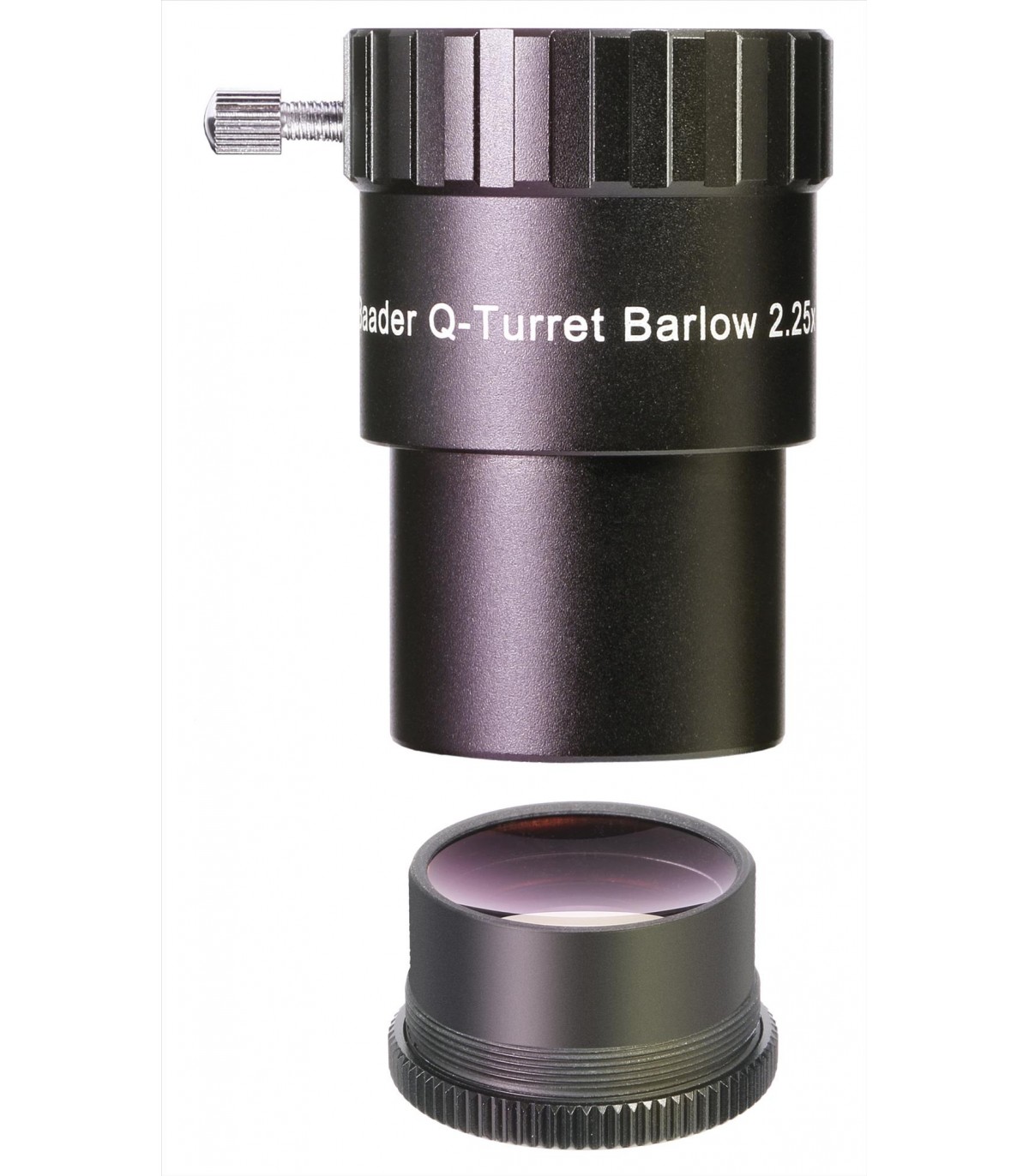

Lentila barlow Q 2,25x (fără adaptorul pentru ocularule de 1,25") poate fi înșurubată în fiecare filet de filtru de 1,25". Pentru a face acest lucru, scoateți ansamblul de lentile cu montura filetată din restul carcasei. Fără clema de oculare, lentila Barlow nu mai are un factor de extensie de 2,25x, ci doar de 1,3x (când este înșurubat complet în filetul filtrului). Motivul pentru aceasta este distanța mai scurtă dintre lentile și planul imaginii.

S-ar putea să nu puteți introduce montura lentilei barlow complet în filetul filtrului, atunci factorul de mărire este mai aproape de 1,5x.

Dar dacă adaptorul de 1,25" a unei camere oferă un filet de filtru M28.5, de obicei poți înfileta lentila Barlow Q complet, iar din cauza distanței mai scurte, factorul furnizat este de aproximativ 1,3x. Acest lucru este intenționat și a fost unul dintre obiectivele designului. La 2,25x, un cerc de imagine de 25 mm este oferit fără vignetare, în timp ce cercul de imagine complet iluminat de 1,3x este de 13 mm.
