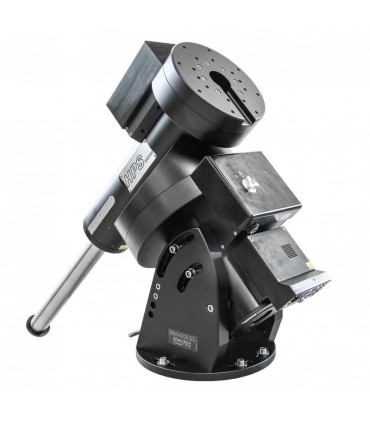

Montura GM 4000 HPS II - 10 Micron

Tehnologia HPS. Denumirea de HPS se traduce prin High Precision and Speed - inalta precizie si viteza si reprezinta esenta noilor monturi HPS. Viteza mare, datorita sistemului electronic excelent si motoarelor AC servo. Inalta precizie, datorita encoderelor optice absolute instalate pe ambele axe.

Tehnologia a fost deja folosita la observatoarele profesionale unde pretul ridicat si complexitatea nu reprezinta probleme. Masurarea directa a unghiurilor de rotatie ale axelor permite compensarea unei mari parti din erorile mecanice si backslash. In ultimii ani aceasta tehnologie a inceput sa se regaseasca si la instrumentele dedicate amatorilor sub forma tehnologiei de antrenare directa a axelor monturii (direct drive). Dar aceasta tehnologie are si puncte slabe: axe mai putin rezistente la factori externi cum ar fi dezechilibrari si vant si consumuri mari de energie (care in cazul utilizarii mobile, pe baterii a monturilor este un dezavantaj). Din acest motiv, 10 Micron  continua sa foloseasca traditionalul mod de transmisie prin roti dintate si melci impreuna cu cea de masurare permanenta a pozitiei axelor prin intermediul encoderelor absolute.

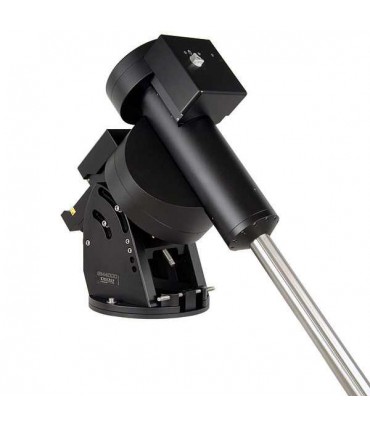

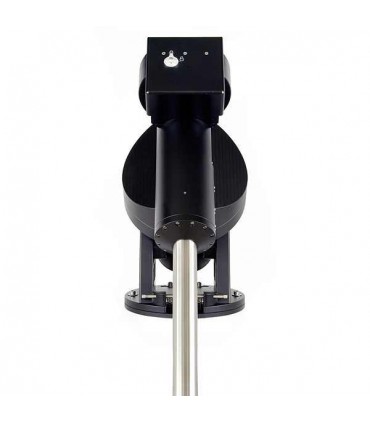

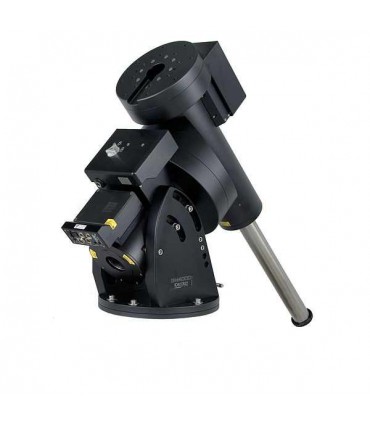

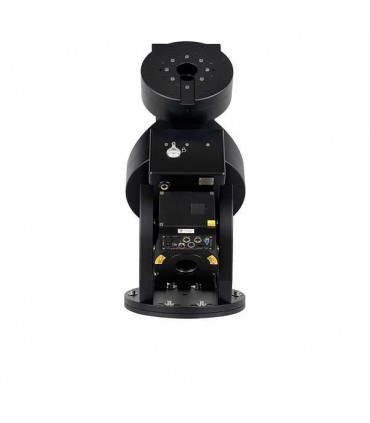

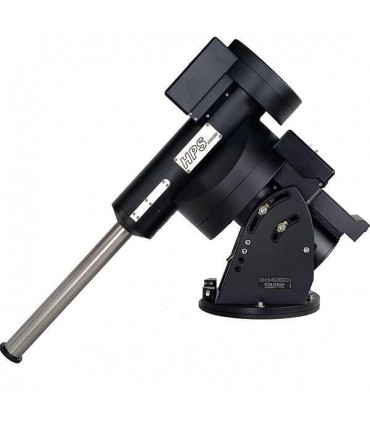

GM 4000 HPS. Montura GM4000HPS este construita pentru observatoarele care detin un instrumentar de pana la 150kg (contragreutatile excluse). Montura poate fi incarcata cu instrumente mari: refractoare de 300mm, newtoniene de 400mm sau cassegrain-uri de 600m.

Miscarile sunt realizate de doua motoare AC servo, ce antreneaza montura prin curele de transmisie cu zero backslash. Pe fiecare axa exista cate o roata melcata din bronz: cu diametrul de 330mm si cate 430 dinti pe ascensia dreapta si cu diametrul de 244mm si 315 dinti, pe declinatie. Melcii au diametrul de 32mm si sunt fabricati din aliaj de otel calit. Axele au diametrele de 85mm (ascensie dreapta) si 80mm (declinatie), pentru a garanta rigiditate maxima. Axele au un orificiu intern de 60mm pentru a permite introducerea cablurilor prin montura. Montura este alimentata de la 24V si consuma maxim 100W/h

Placa de montare dubla, in coada de randunica, asigura compatibilitatea cu marea majoritate a telescoapelor aflate pe piata.

Controlul electronic

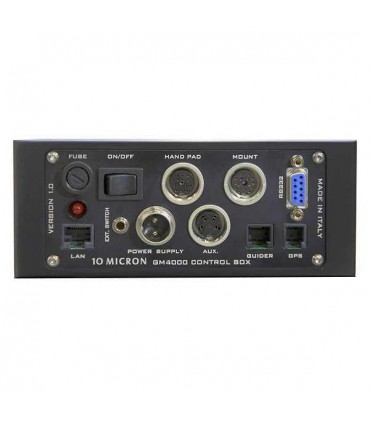

Sistemul electronic este gazduit intr-o cutie independenta care poate fi usor demontata. Conexiunile cu motoarele, encoderele optice absolute si telecomanda sunt securizate cu suruburi.

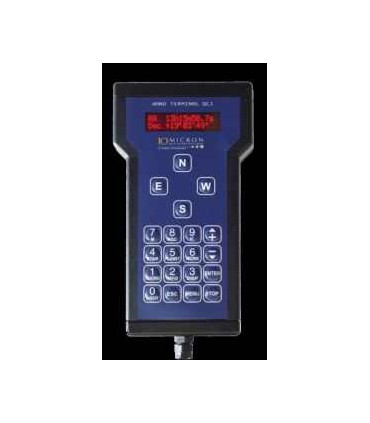

Montura poate fi controlata folosind telecomanda, fara a fi necesara conectarea la un PC extern. Telecomanda este construita astfel incat sa poate fi utilizata in orice conditii de iluminare.

Controlul de pe un PC este posibil cu ajutorul unui port RS-232 sau a unei conexiuni Ethernet. Portul RS-232 poate fi folosit si pentru controlul unei cupole acest fapt recomandand GM4000HPS ca pe o montura ideala pentru observatoare.

Alte functii

Si alte functii importante au fost implementate monturii, pentru a oferi maximul de flexibilitate in cele mai des intalnite situatii.

Montura poate fi pornita sau oprita folosind conectorul dedicat, aflat pe panoul de control.

Puteti folosi functiile de balans electronic pentru a echilibra instrumentul fara manevrarea sistemelor de blocare.

Montura poate fi parcata in diferite pozitii pre-setate.

Montura poate controla o cupola astronomica conectata pe portul RS232 si odata configurata poate calcula tot parametri pentru pozitionarea fantei cupolei in fata telescopului.
